Zollmaße bei Rohren: So finden Sie sich bei Zollgrößen zurecht

Bei Stahlrohren können Sie nicht nur auf Maße in Millimetern, sondern auch auf Zollangaben stoßen. Auf den ersten Blick könnte man meinen, dass die bekannte Umrechnung 1 Zoll = 25,4 mm ausreicht. Bei Rohren ist es jedoch nicht ganz so einfach.

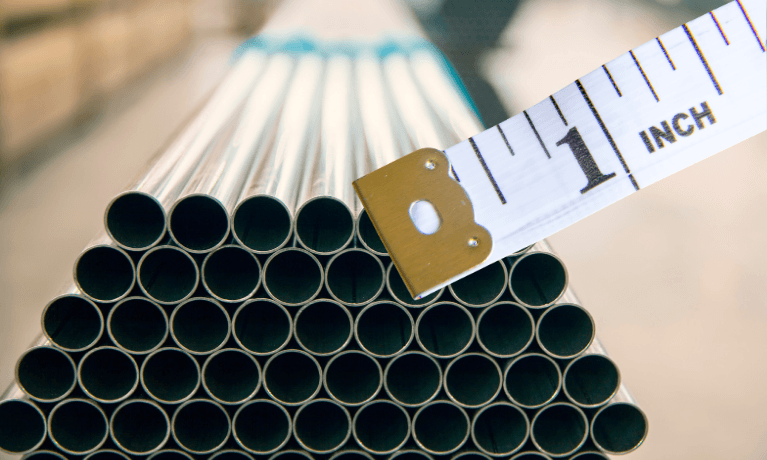

Ein als 1" bezeichnetes Rohr hat nämlich keinen Außendurchmesser von 25,4 mm, sondern üblicherweise 33,7 mm. Die Zollangabe dient hier als Nennmaß des Rohres und nicht als Wert, den man einfach mit dem Messschieber bestimmen kann.

Wie lassen sich Zollmaße bei Stahlrohren also richtig verstehen und worauf sollte man bei der Auswahl des passenden Rohrdurchmessers achten?

Zoll oder Inch? Es handelt sich um dieselbe Einheit

Zoll und Inch bezeichnen dieselbe Längeneinheit.

• Ein Zoll, gekennzeichnet mit dem Symbol ", entspricht genau 25,4 mm.
• In der technischen Praxis begegnen uns Zollangaben beispielsweise bei Gewinden, Rohrleitungssystemen, Armaturen und bestimmten Arten von Stahlrohren.

Achtung: Bei Rohren ist es jedoch wichtig, zwischen dem tatsächlichen Maß in Zoll und der sogenannten Nennweite zu unterscheiden.

Wenn Sie beispielsweise bei einem Produkt die Bezeichnung Rohr 1" sehen, bedeutet dies nicht, dass der Außendurchmesser 25,4 mm beträgt. Es handelt sich um eine genormte Größenbezeichnung, der ein bestimmter Außendurchmesser zugeordnet ist.

Warum hat ein 1"-Rohr keinen Durchmesser von 25,4 mm?

Die Zollmaße von Rohren gehen auf ein historisches Rohrbezeichnungssystem zurück, das ursprünglich vor allem auf der ungefähren lichten Weite bzw. dem Innendurchmesser basierte. Mit der Weiterentwicklung der Produktion veränderten sich die Wandstärken, die Bezeichnungen der einzelnen Größenreihen blieben jedoch erhalten.

Dadurch entstand ein System, bei dem beispielsweise folgende Bezeichnungen verwendet werden:

• 1/2" für ein Rohr mit einem Außendurchmesser von etwa 21,3 mm,
• 3/4" entspricht etwa 26,9 mm,
• 1" entspricht etwa 33,7 mm,
• 5/4" bzw. 1 1/4" entspricht etwa 42,4 mm,
• 6/4" bzw. 1 1/2" entspricht etwa 48,3 mm,
• 2" entspricht etwa 60,3 mm.

Deshalb sollte man beim Kauf von Rohren nicht einfach die Zollangabe mit 25,4 mm multiplizieren.

Was bedeutet DN und wie hängt DN mit Zollangaben zusammen?

Neben der Zollbezeichnung wird bei Rohren sehr häufig auch die Angabe DN verwendet, also die Nennweite bzw. Nennweite DN.

Zum Beispiel:

• 1/2" entspricht DN 15,
• 3/4" entspricht DN 20,
• 1" entspricht DN 25,
• 5/4" entspricht DN 32,
• 6/4" entspricht DN 40,
• 2" entspricht DN 50.

Auch die Zahl hinter der Bezeichnung DN entspricht jedoch nicht dem exakten Innen- oder Außendurchmesser des Rohres. Es handelt sich um eine Nennbezeichnung, die eine Zuordnung von Rohren, Armaturen und weiteren Komponenten eines Rohrleitungssystems ermöglicht.

Beispiel: Wenn Sie beispielsweise ein Ventil DN 25 haben, suchen Sie in der Regel nach einem Rohr mit der Bezeichnung 1". Das Rohr selbst kann dabei einen Außendurchmesser von 33,7 mm haben.

Übersicht der gängigen Zollmaße von Rohren

Zur schnellen Orientierung lassen sich die häufigsten Abmessungen wie folgt zusammenfassen:

Die Tabelle dient als praktische Orientierung. Bei der Bestellung sollten Sie jedoch immer die konkreten Abmessungen des jeweiligen Produkts überprüfen. Diese können je nach Rohrtyp, angewandter Norm oder Konstruktion des Rohrleitungssystems variieren.

Es reicht nicht aus, nur die Zollangabe zu kennen

Die Zollbezeichnung gibt die Nennweite bzw. Größenreihe an, nicht alle Abmessungen des Rohres. Für die richtige Auswahl sollten Sie daher auch den Außendurchmesser und die Wandstärke beachten.

Zwei Rohre mit derselben Nennbezeichnung können unterschiedliche Wandstärken haben und dadurch auch einen unterschiedlichen tatsächlichen Innendurchmesser. Dies kann insbesondere bei Rohrleitungssystemen wichtig sein, bei denen Durchfluss, Druck oder die Art der Verbindung einzelner Komponenten eine Rolle spielen.

Bei konstruktiven Anwendungen können dagegen Gewicht, Festigkeit und weitere mechanische Eigenschaften entscheidend sein.

Wo findet man Rohrmaße in Zoll?

Zollangaben sind vor allem bei Rohrleitungssystemen weit verbreitet. Sie werden unter anderem bei Wasser-, Heizungs-, Industrie- und Prozessleitungen verwendet und sind häufig auch bei verzinkten Stahlrohren zu finden.

Der Vorteil standardisierter Größen ist die Kompatibilität der einzelnen Komponenten. Zu einer entsprechenden Nennweite können passende Muffen, Bögen, Ventile, Flansche und weitere Komponenten des Rohrleitungssystems ausgewählt werden.

Genau deshalb haben Zollangaben auch in Bereichen ihre Bedeutung, in denen ansonsten fast alle Längenmaße in Millimetern angegeben werden.

Wie wählt man das richtige Stahlrohr nach Zollmaß aus?

Wenn Sie ein vorhandenes Rohr ersetzen, sollten Sie sich nicht nur auf eine ungefähre Messung des Durchmessers verlassen. Prüfen Sie zunächst, ob das System in Zoll oder mit DN gekennzeichnet ist, und vergleichen Sie anschließend den tatsächlichen Außendurchmesser.

• Ein gemessener Durchmesser von etwa 33,7 mm bedeutet beispielsweise keinen „ungewöhnlichen“ Rohrdurchmesser. Es handelt sich in der Regel um ein Rohr mit der Bezeichnung 1" bzw. DN 25.

Beim Kauf eines neuen Rohres sollten Sie neben dem Zollmaß auch den Werkstoff, die Oberflächenbehandlung, die Wandstärke, die Fertigungsnorm und den vorgesehenen Verwendungszweck prüfen.

Bei ATREON finden Sie auch eine eigene Auswahl von Stahlrohren nach Zollmaßen, über die Sie beispielsweise zwischen den Größen 1/2", 3/4", 5/4", 6/4", 2" oder 2 1/2" wählen können. Zur Auswahl stehen geschweißte, nahtlose und verzinkte Rohre.

Zollmaße sind nicht kompliziert – man darf sie nur nicht direkt umrechnen

Die wichtigste Regel ist einfach: Bei genormten Stahlrohren sollte das Zollmaß nicht einfach durch Multiplikation mit 25,4 mm umgerechnet werden.

Ein Zoll als Längeneinheit entspricht tatsächlich 25,4 mm. Bei Rohrleitungen bezeichnet 1" jedoch eine Nennweite. Deshalb entspricht beispielsweise ein 1"-Rohr in der Regel DN 25 und hat einen Außendurchmesser von 33,7 mm.

Wenn Sie diesen Unterschied kennen, wird die Orientierung bei Zollmaßen deutlich einfacher. Bei der Auswahl sollten Sie lediglich das Zollmaß, DN, den tatsächlichen Außendurchmesser und die Wandstärke des jeweiligen Rohres vergleichen.
